疏水閥\CS49H-25\DN25\WCB\自動的產品介紹及指導說明書
[ 2024-12-23 ]

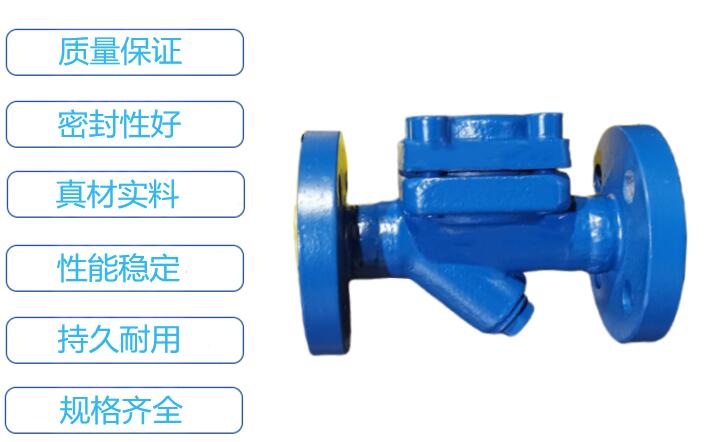

CS49H-25C疏水閥是一種圓盤式疏水閥，利用熱動力學特性工作。當凝結水排流較低時，會發生第二次蒸發，利用蒸汽和凝結水的熱動力學差異驅動啟閉件。該疏水閥具有蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長使用壽命。其動作靈敏可靠，排水量大，適用于高溫蒸汽主管線和過熱蒸汽管網的阻汽排水。
技術參數
- 公稱通徑：DN25（1寸）
- 適用介質：蒸汽、凝結水
- 壓力環境：中高壓PN2.5MPa
- 工作溫度：高溫203℃
- 標準：國標
- 流動方向：單向
- 驅動方式：蒸汽熱力自動
- 零部件及配件：齊全
- 形態：球式
- 類型（通道位置）：直通式
應用場景
CS49H-25C疏水閥廣泛應用于石油、化工、食品、印染、紡織、醫藥等行業的蒸汽管網中的蒸汽總管、支管、汽水分離器等場合，還可用于烘房、烘箱、熱壓機等用汽設備中。由于其體積小、重量輕、不受安裝位置限制，且全部材質為不銹鋼件，經久耐用、耐腐蝕，特別適合在室外使用，耐水擊和耐過熱。
工作原理
疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
主要性能以及零部件
|
部件名稱
|
CS19W-16-40C
|
CS49W-16-40C
|
|
閥 體
|
3Cr13
|
3Cr13
|
|
閥蓋、螺塞
|
2Cr13
|
2Cr13
|
|
閥 片
|
3Cr13
|
3Cr13
|
|
過 濾 網
|
304
|
304
|
|
部件名稱
|
CS19H-16C-40C
|
CS49H-16C-40C
|
|
閥 體
|
WCB
|
WCB
|
|
閥蓋、螺塞
|
WCB
|
WCB
|
|
閥 片
|
3Cr13
|
3Cr13
|
|
過 濾 網
|
304
|
304
|
