產品名稱:不銹鋼電動球閥q911f[ 2020-08-25 ]




                                      - 產品介紹

                                      - 規格尺寸

                                      - 結構圖片




	一.不銹鋼電動球閥q911f產品介紹
上海湖泉閥門廠家生產的不銹鋼電動球閥q911f采用一體化結構,有輸入控制信號(4~20mA DC或1~5V DC)及單相電源即可控制運轉,具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通..。Q911內螺紋電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。可以免費提供報價選型方案,10年的經驗報價。讓您買的放心,用的安心。我們還提供售后保障,解決您的后.適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
	二、不銹鋼電動球閥q911f產品特點
引進的先進工藝,結構合理、造型美觀。采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。帶國際標準ISO支架平臺和鎖定裝置??稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作,是一種轉角為90°的旋轉類球閥,密封性能優良,流通能力大,流阻系數小,結構簡單、維修方便、使用壽命長,閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質。
	三、不銹鋼電動球閥q911f產品主要技術參數
閥體


			|
				閥體形式 |

				內螺紋精鑄閥體 |


			|
				公稱通徑 |

				DN6~100mm |


			|
				公稱壓力 |

				PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K |


			|
				連接形式 |

				管螺紋(G)、錐螺紋(NPT) |


			|
				閥蓋形式 |

				一體式 |


			|
				壓蓋型式 |

				壓帽擰緊式 |


			|
				密封填料 |

				V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |


閥內件
執行機構


			|
				執行器型號 |

				DSR、3810R、DZW、HQ、PSQ電動執行機構 |


			|
				主要技術參數 |

				電源電壓:220V/50Hz、380V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |


			|
				防護等級:相當IP65(或IP67)、隔爆標志:ExdⅡBT4、手操功能:手柄 |


			|
				環境溫度:-25~+70℃、環境濕度:≤95% |


	四、不銹鋼電動球閥q911f產品主要零件材料


			|
				1 |

				左閥體 |

				WCB、CF8、CF8M、CF3M |


			|
				2 |

				閥座 |

				PEFE、PPL、304、316 |


			|
				3 |

				球體 |

				WCB、CF8、CF8M、CF3M |


			|
				4 |

				密封圈 |

				PTFE/金屬石墨纏繞墊片 |


			|
				5 |

				右閥體(中閥體) |

				WCB、CF8、CF8M、CF3M |


			|
				6 |

				閥桿 |

				2Cr13304、316、316L |


			|
				7 |

				填料壓蓋 |

				WCB、CF8、CF8M、CF3M |



產品售后服務:
①質保期為收貨驗貨起12個月,實行"三包“服務(包退、包換、包修)。
②產品服務期內,可以咨詢本公司工程師,提供對口服務,以便進一步提高產品質量。
③對用戶的投訴問題,會快速作出反應,并安排售后。
◆ 如有任何疑問.您可以致電給我們或登錄我們,我們一定會盡心盡力為您提供優質的服務。



	五、不銹鋼電動球閥q911f 主要外形連接尺寸


			|
				公稱通徑 |

				內螺紋連接 |


			|
				mm |

				inch |

				D |

				L |

				H |

				G |

				A |

				重量(Kg) |


			|
				10 |

				3/8 |

				10 |

				60 |

				57 |

				3/8〃 |

				95 |

				0.34 |


			|
				15 |

				1/2 |

				15 |

				75 |

				68 |

				1/2〃 |

				110 |

				0.47 |


			|
				20 |

				3/4 |

				20 |

				80 |

				70 |

				3/4〃 |

				110 |

				0.68 |


			|
				25 |

				1 |

				25 |

				90 |

				80 |

				1〃 |

				140 |

				1.2 |


			|
				32 |

				11/4 |

				32 |

				110 |

				85 |

				11/4〃 |

				140 |

				1.9 |


			|
				40 |

				11/2 |

				38 |

				125 |

				100 |

				11/2〃 |

				180 |

				2.7 |


			|
				50 |

				2 |

				50 |

				144 |

				110 |

				2〃 |

				180 |

				3.9 |


			|
				65 |

				21/2 |

				64 |

				186 |

				130 |

				21/2〃 |

				200 |

				7.1 |


			|
				80 |

				3 |

				78 |

				206 |

				150 |

				3〃 |

				250 |

				11.5 |


			|
				100 |

				4 |

				98 |

				240 |

				170 |

				4〃 |

				250 |

				20.5 |

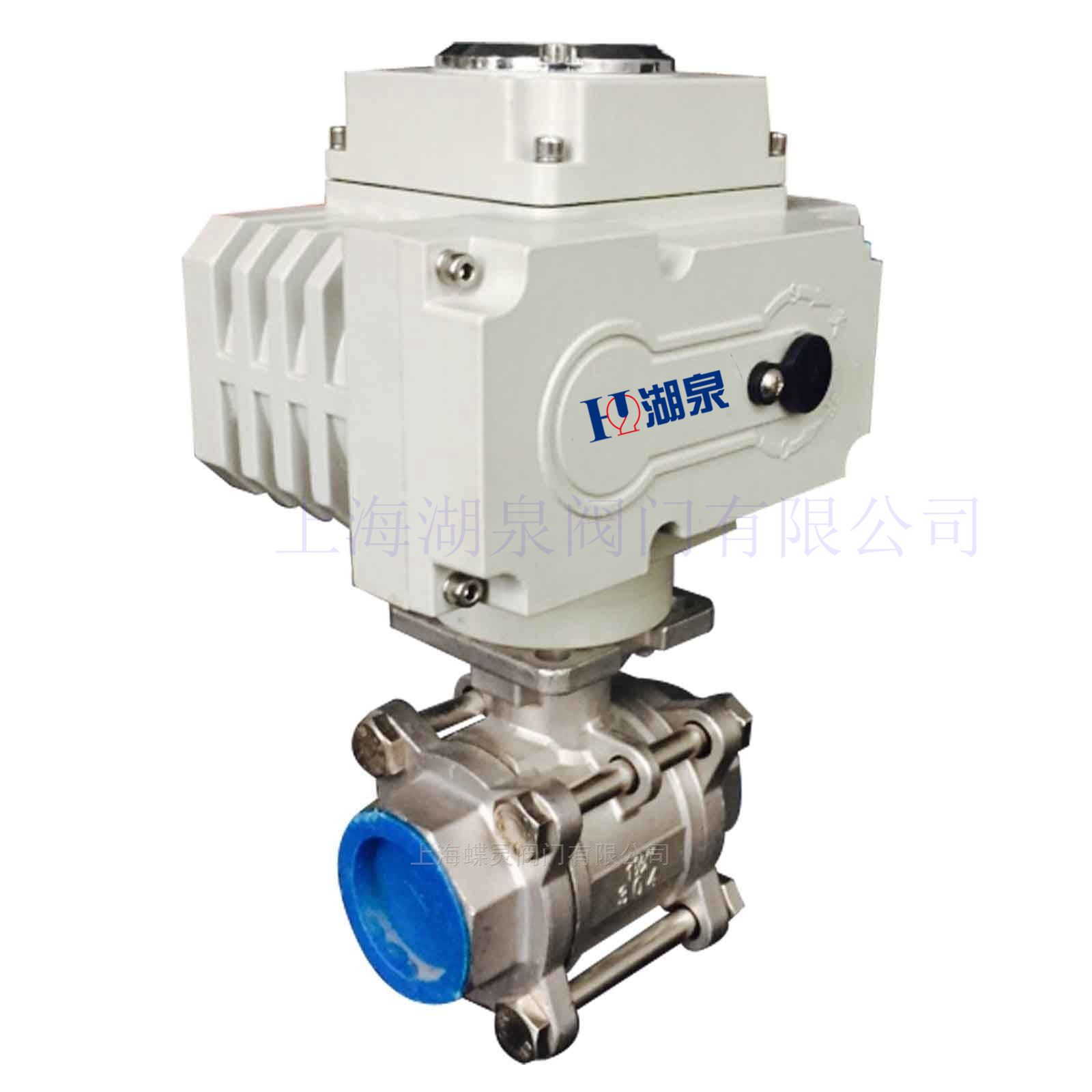

	六、不銹鋼電動球閥q911f產品圖
